デッキ型ゴンドラ

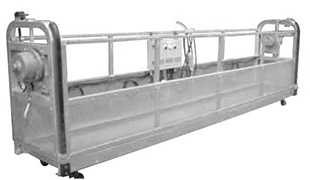

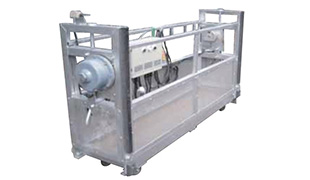

標準ゴンドラ

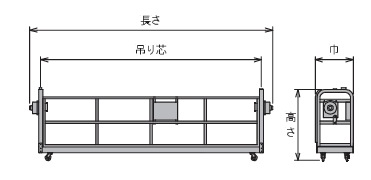

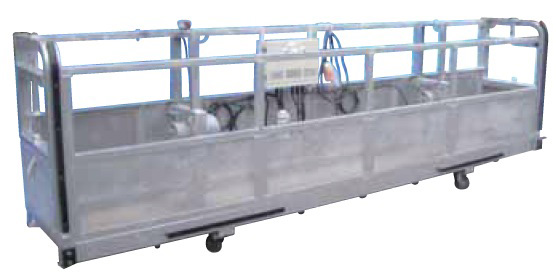

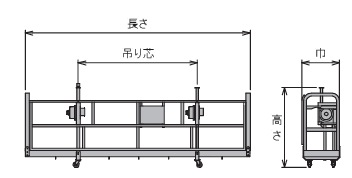

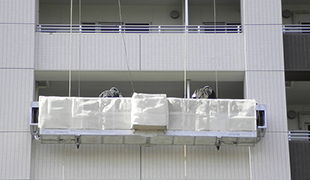

標準ゴンドラ（内吊り型）
最も標準的なゴンドラで、豊富なサイズを揃えています。
作業床内を広く使えます。

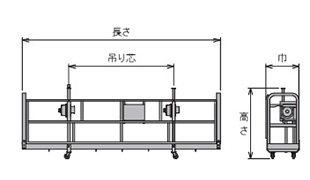

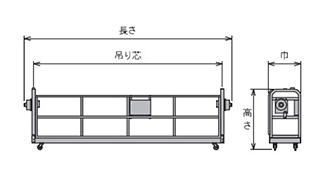

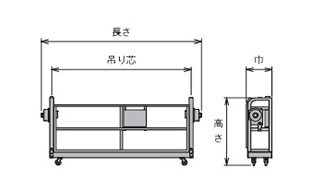

詳細図資料
ゴンドラ仕様
| 型式 | FGW-24 | FGW-36 |
|---|---|---|
| 長さ（mm） | 2570 | 3780 |
| 幅（mm） | 640 | 640 |
| 高さ（mm） | 1340 | 1340 |
| 吊り芯（mm） | 1250 | 2000 |
| 自重（kg）（※1） | 170 | 190 |
| 積載荷重（kg） | 240 | 300 |
| 昇降速度 | 5.6ｍ/分（50Hz地域） 6.8ｍ/分（60Hz地域） | |
| ワイヤ径 | 8mm | |
| 原動機 | 0.5kW×2 | |
| 巻過防止装置 | ◯ | |
| ブレーキ | 電気ブレーキ、メカニカルブレーキ | |
| 停電時運転 | 手動ハンドル（脱着式）操作 | |
| 漏電遮断 | 定格感度電流30mA 作動時間0.1秒 | |
| 操作方法 | ペンダントスイッチ | |
| 機種選択の基準 | ・建物の角部まで作業を行いたい | |
（※1）自重にはワイヤロープ、キャブタイヤケーブルの重量は含まれておりません。なおそれぞれの単位重量は下記の通りです。
ワイヤロープ：8ｍｍ φ＝0.26kg/m、10mm φ＝0.46kg/m／キャブタイヤケーブル：0.43kg/m

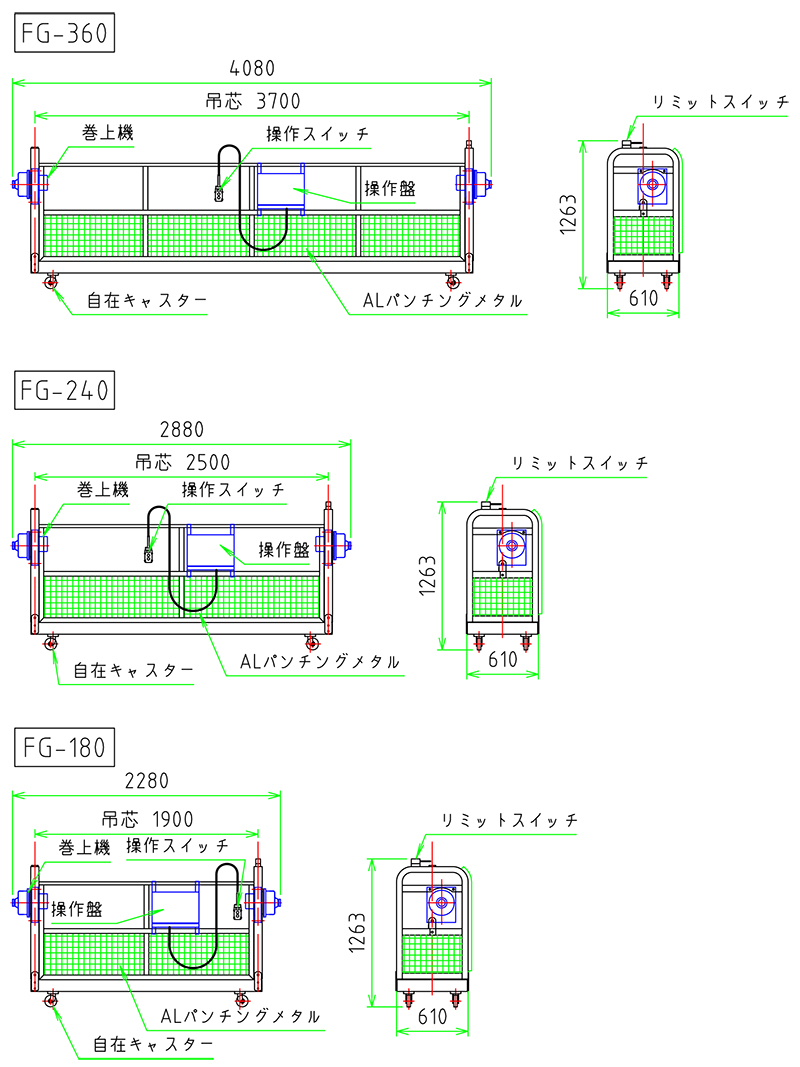

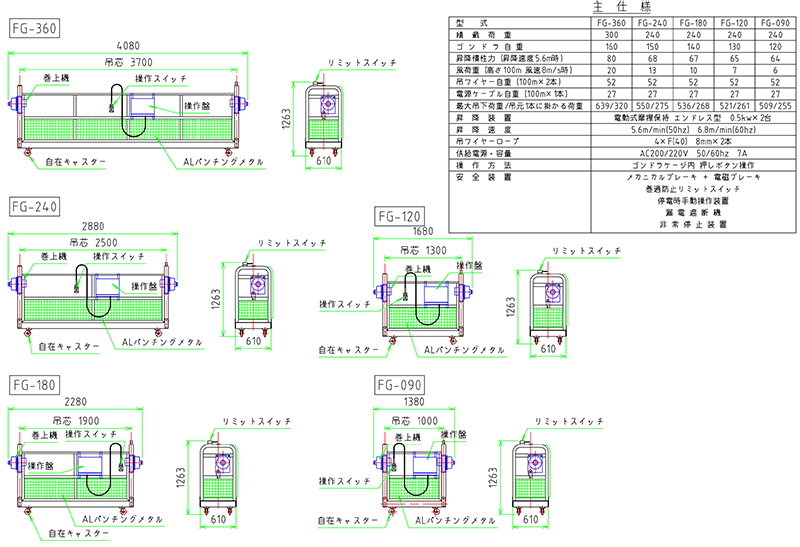

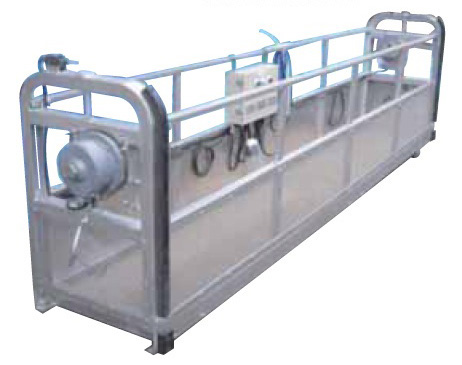

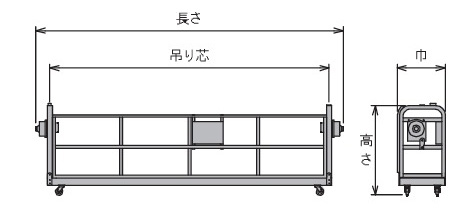

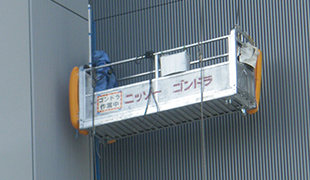

標準ゴンドラ（外吊り型）
建物の角部・先端部等の作業が行えるようにしたハネ出しタイプです。
詳細図資料
ゴンドラ仕様
| 型式 | FG-09 | FG-12 | FG-18 | FG-24 | FG-36 |
|---|---|---|---|---|---|
| 長さ（mm） | 1380 | 1680 | 2280 | 2880 | 4080 |
| 幅（mm） | 640 | 640 | 640 | 640 | 640 |
| 高さ（mm） | 1200 | 1200 | 1200 | 1200 | 1200 |
| 吊り芯（mm） | 1000 | 1300 | 1900 | 2500 | 3700 |
| 自重（kg）（※1） | 120 | 130 | 140 | 150 | 160 |
| 積載荷重（kg） | 240 | 240 | 240 | 240 | 300 |
| 昇降速度 | 5.6ｍ/分（50Hz地域） 6.8ｍ/分（60Hz地域） | ||||
| ワイヤ径 | 8mm | ||||
| 原動機 | 0.5kW×2 | ||||
| 巻過防止装置 | ◯ | ||||
| ブレーキ | 電気ブレーキ、メカニカルブレーキ | ||||
| 停電時運転 | 手動ハンドル（脱着式）操作 | ||||
| 漏電遮断 | 定格感度電流30mA 作動時間0.1秒 | ||||
| 操作方法 | ペンダントスイッチ | ||||
| 機種選択の基準 | ・作業床内を広く使いたい ・豊富なサイズの中から最適な機種（大きさ）を選びたい |
||||
（※1）自重にはワイヤロープ、キャブタイヤケーブルの重量は含まれておりません。なおそれぞれの単位重量は下記の通りです。
ワイヤロープ：8ｍｍ φ＝0.26kg/m、10mm φ＝0.46kg/m／キャブタイヤケーブル：0.43kg/m

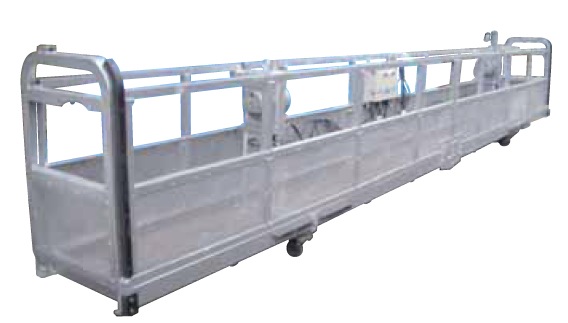

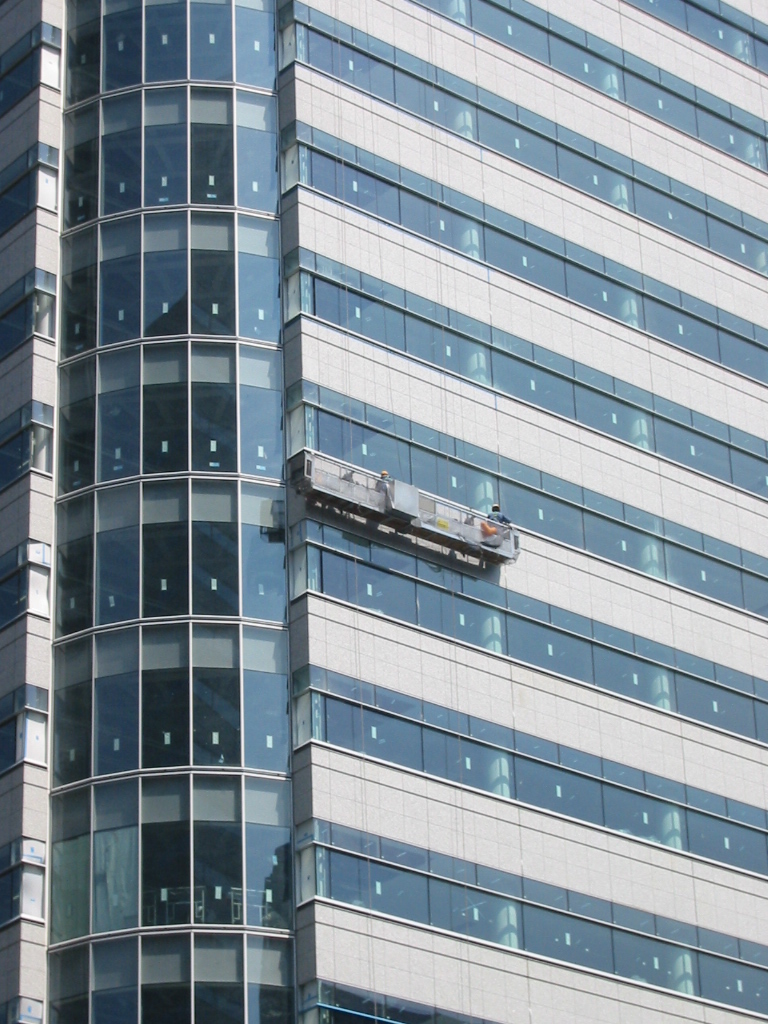

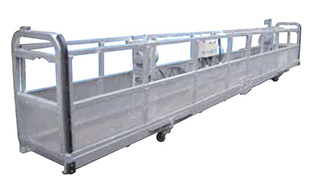

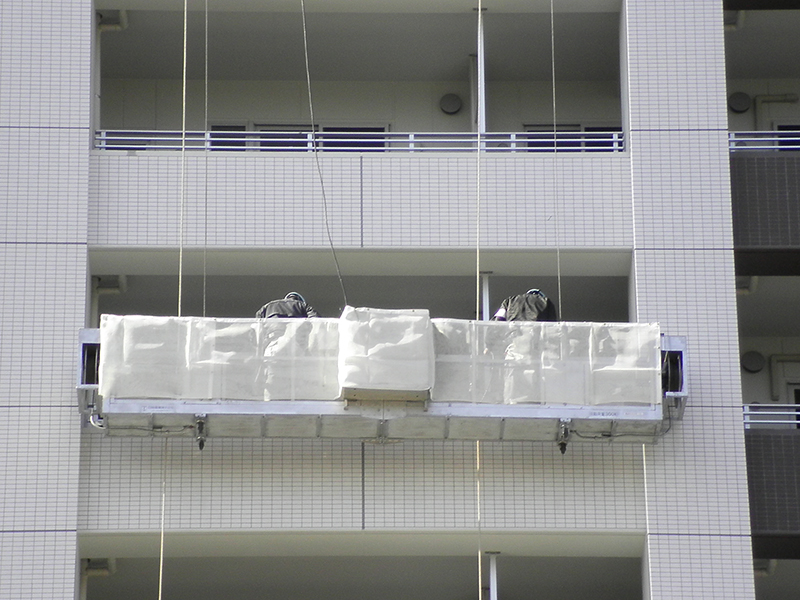

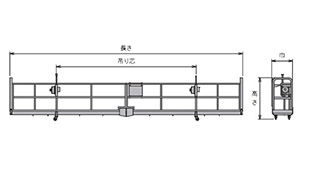

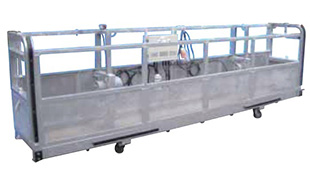

長尺ゴンドラ
長さの大きなゴンドラです。
一度に大きな作業範囲の工事を行いたい場合、盛替回数を少なくしたい場合に最適です。

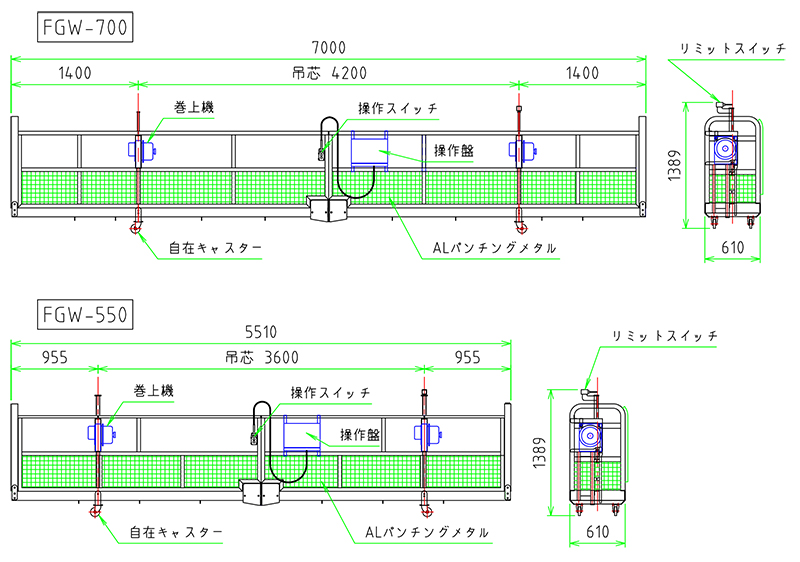

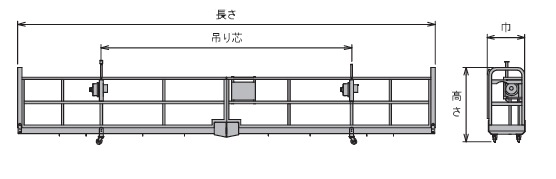

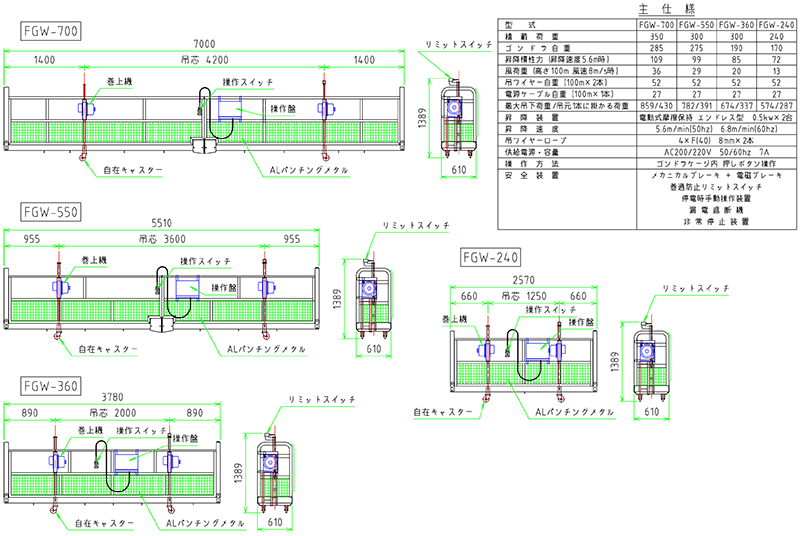

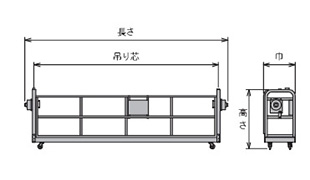

詳細図資料
ゴンドラ仕様
| 型式 | FGW-55 | FGW-70 |
|---|---|---|
| 長さ（mm） | 5500 | 7000 |
| 幅（mm） | 640 | 640 |
| 高さ（mm） | 1340 | 1340 |
| 吊り芯（mm） | 3600 | 4200 |
| 自重（kg）（※1） | 275 | 285 |
| 積載荷重（kg） | 300 | 350 |
| 昇降速度 | 5.6ｍ/分（50Hz地域） 6.8ｍ/分（60Hz地域） | |
| ワイヤ径 | 8mm（非自転性） | |
| 原動機 | 0.5kW×2 | |
| 巻過防止装置 | ◯ | |
| ブレーキ | 電気ブレーキ、メカニカルブレーキ | |
| 停電時運転 | 手動ハンドル（脱着式）操作 | |
| 漏電遮断 | 定格感度電流30mA 作動時間0.1秒 | |
| 操作方法 | ペンダントスイッチ | |
| 機種選択の基準 | ・一度に広い面積の作業を行いたい ・盛替回数を少なくしたい ・作業個所の移設、盛替作業を少なくしたい。 |
|
（※1）自重にはワイヤロープ、キャブタイヤケーブルの重量は含まれておりません。なおそれぞれの単位重量は下記の通りです。
ワイヤロープ：8ｍｍ φ＝0.26kg/m、10mm φ＝0.46kg/m／キャブタイヤケーブル：0.43kg/m

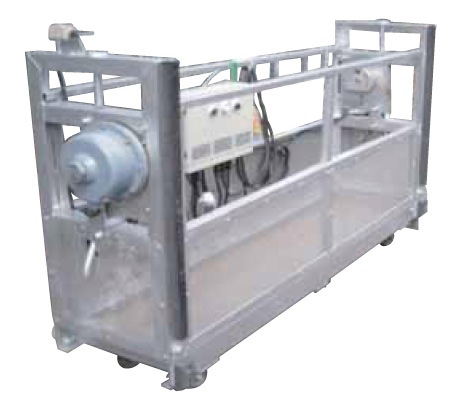

狭床ゴンドラ
ゴンドラの巾が510mmです。
建物間の感覚の狭い場所に吊ることができます。
ゴンドラ仕様
| 型式 | FG-18S | FG-24S | FG-36S |
|---|---|---|---|
| 長さ（mm） | 2280 | 2880 | 4080 |
| 幅（mm） | 510 | 510 | 510 |
| 高さ（mm） | 1200 | 1200 | 1200 |
| 吊り芯（mm） | 1900 | 2500 | 3700 |
| 自重（kg）（※1） | 140 | 150 | 160 |
| 積載荷重（kg） | 240 | 240 | 300 |
| 昇降速度 | 5.6ｍ/分（50Hz地域） 6.8ｍ/分（60Hz地域） | ||
| ワイヤ径 | 8mm | ||
| 動力源 | 単相 100V 20A 3相200V 15A | ||
| 原動機 | 0.5kW×2 | ||
| 巻過防止装置 | ◯ | ||
| 停電時運転 | 手動開放レバーによる下降 | ||
| 漏電遮断 | 定格感度電流30mA 作動時間0.1秒 | ||
| 操作方法 | ペンダントスイッチ | ||
| 機種選択の基準 | ・隣接建物との狭い個所の作業を行いたい。 ・チェアー型では作業性が悪く荷物が持てない。 |
||
（※1）自重にはワイヤロープ、キャブタイヤケーブルの重量は含まれておりません。なおそれぞれの単位重量は下記の通りです。
ワイヤロープ：8ｍｍ φ＝0.26kg/m、10mm φ＝0.46kg/m／キャブタイヤケーブル：0.43kg/m

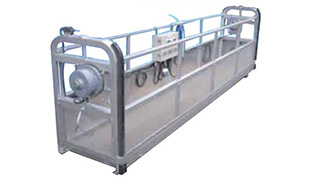

100Vゴンドラ
単相100V電源しかない集合住宅等で使用可能なゴンドラです。
資料
ゴンドラ仕様
| 型式 | FG-36D | FG-24D | FG-18D |
|---|---|---|---|
| 長さ（mm） | 4080 | 2880 | 2280 |
| 幅（mm） | 640 | 640 | 640 |
| 高さ（mm） | 1200 | 1200 | 1200 |
| 吊り芯（mm） | 3700 | 2500 | 1900 |
| 自重（kg）（※1） | 160 | 150 | 140 |
| 積載荷重（kg） | 300 | 240 | 240 |
（※1）自重にはワイヤロープ、キャブタイヤケーブルの重量は含まれておりません。なおそれぞれの単位重量は下記の通りです。
ワイヤロープ：8ｍｍ φ＝0.26kg/m、10mm φ＝0.46kg/m／キャブタイヤケーブル：0.43kg/m

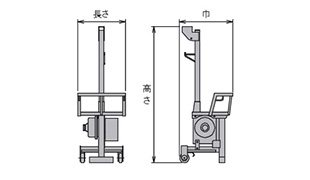

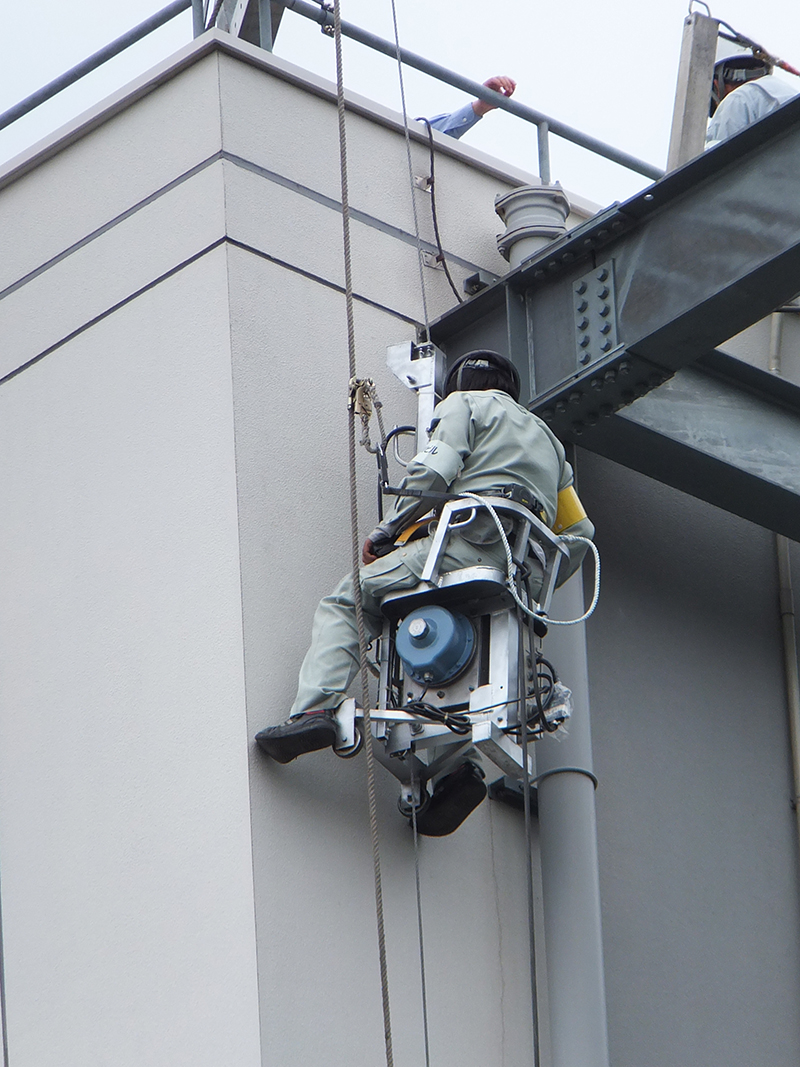

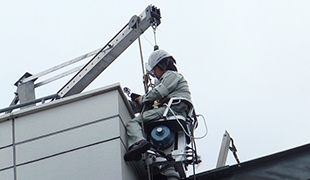

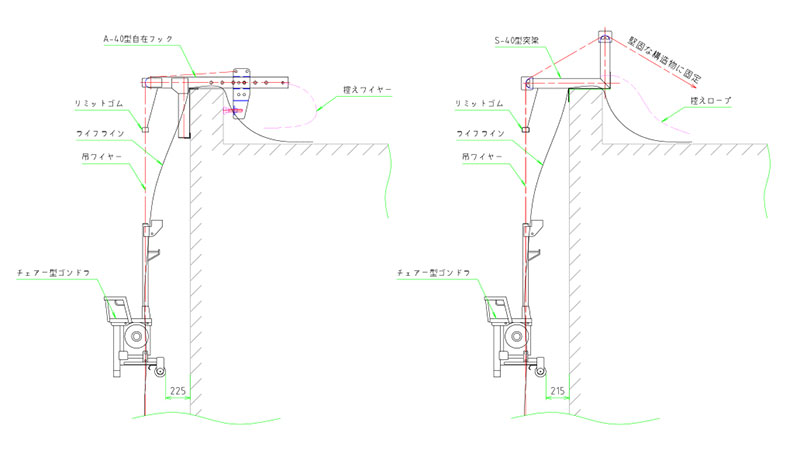

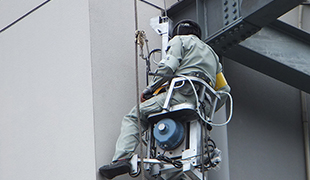

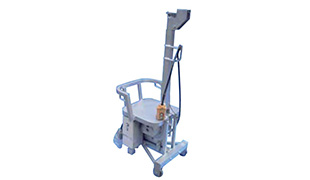

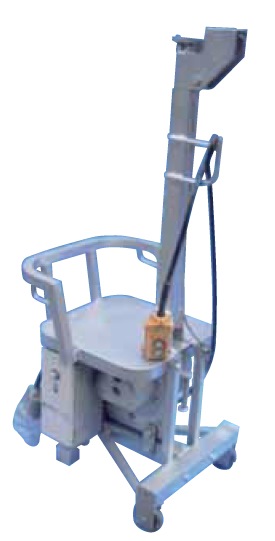

チェア型ゴンドラ

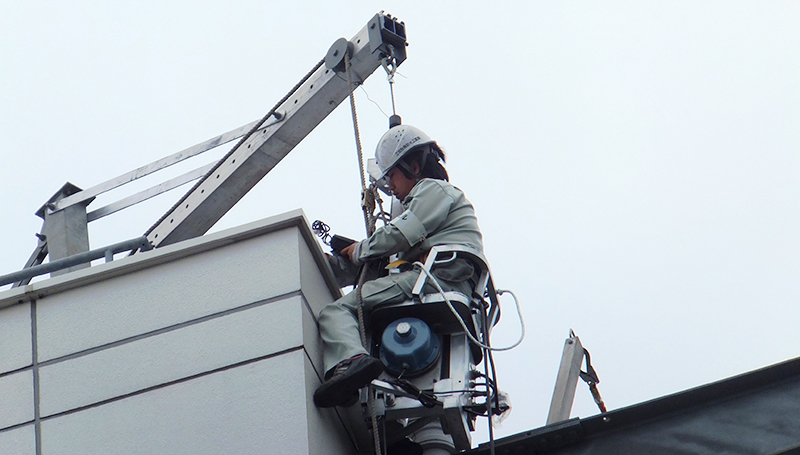

狭い場所の作業や軽作業に最適の一人乗りのゴンドラです。
100V電源用と200V電源用の2種類があります。

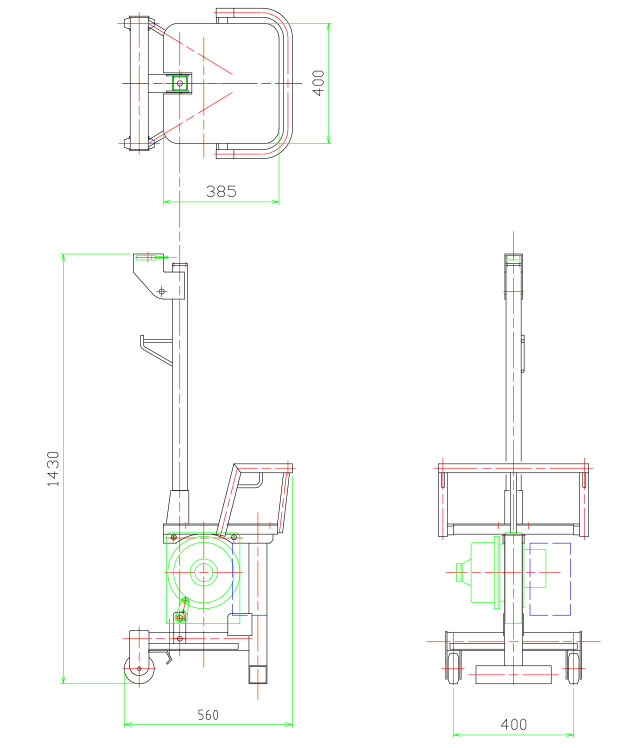

詳細図資料
ゴンドラ仕様
| 型式 | CH-10／CH-20 | |
|---|---|---|
| 長さ（mm） | 500 | |
| 幅（mm） | 425 | |
| 高さ（mm） | 1430 | |
| 吊り芯（mm） | - | |
| 自重（kg）（※1） | 65 | |
| 積載荷重（kg） | 100 | |
| 昇降速度 | 5.6ｍ/分（50Hz地域） 6.8ｍ/分（60Hz地域） | |
| ワイヤ径 | 8mm | |
| 原動機 | 0.5kW×1 | |
| 巻過防止装置 | ◯ | |
| ブレーキ | 電気ブレーキ、メカニカルブレーキ | |
| 停電時運転 | 手動ハンドル（脱着式）操作 | |
| 漏電遮断 | 定格感度電流30mA 作動時間0.1秒 | |
| 操作方法 | ペンダントスイッチ | |
| 機種選択の基準 | ・軽作業や部分的な作業をしたい。 ・持ち運び可能で軽量なゴンドラで作業をしたい。 |
|
（※1）自重にはワイヤロープ、キャブタイヤケーブルの重量は含まれておりません。なおそれぞれの単位重量は下記の通りです。
ワイヤロープ：8ｍｍ φ＝0.26kg/m、10mm φ＝0.46kg/m／キャブタイヤケーブル：0.43kg/m
●常備されていない場合もありますので、機種選定については事前にご相談ください。
●仕様は改良のため変更することがあります。
